Basic Electrical and Electronics Engineering

Time : Three Hours

Maximum Marks : 70

Note: i) Attempt any five questions.

किन्हीं पाँच प्रश्नों को हल कीजिए।

ii) All questions carry equal marks.

सभी प्रश्नों के समान अंक हैं।

iii) Assume any suitable data if required.

यदि आवश्यक हो तो कोई भी उपयुक्त डाटा मान लें।

iv) In case of any doubt or dispute the English version question should be treated as final.

किसी भी प्रकार के संदेह अथवा विवाद की स्थिति में अंग्रेजी भाषा के प्रश्न को अंतिम माना जायेगा।

a) State and explain Kirchhoff's current and voltage law.

किरचॉफ के धारा और वोल्टेज नियम को बताइये और समझाइए।

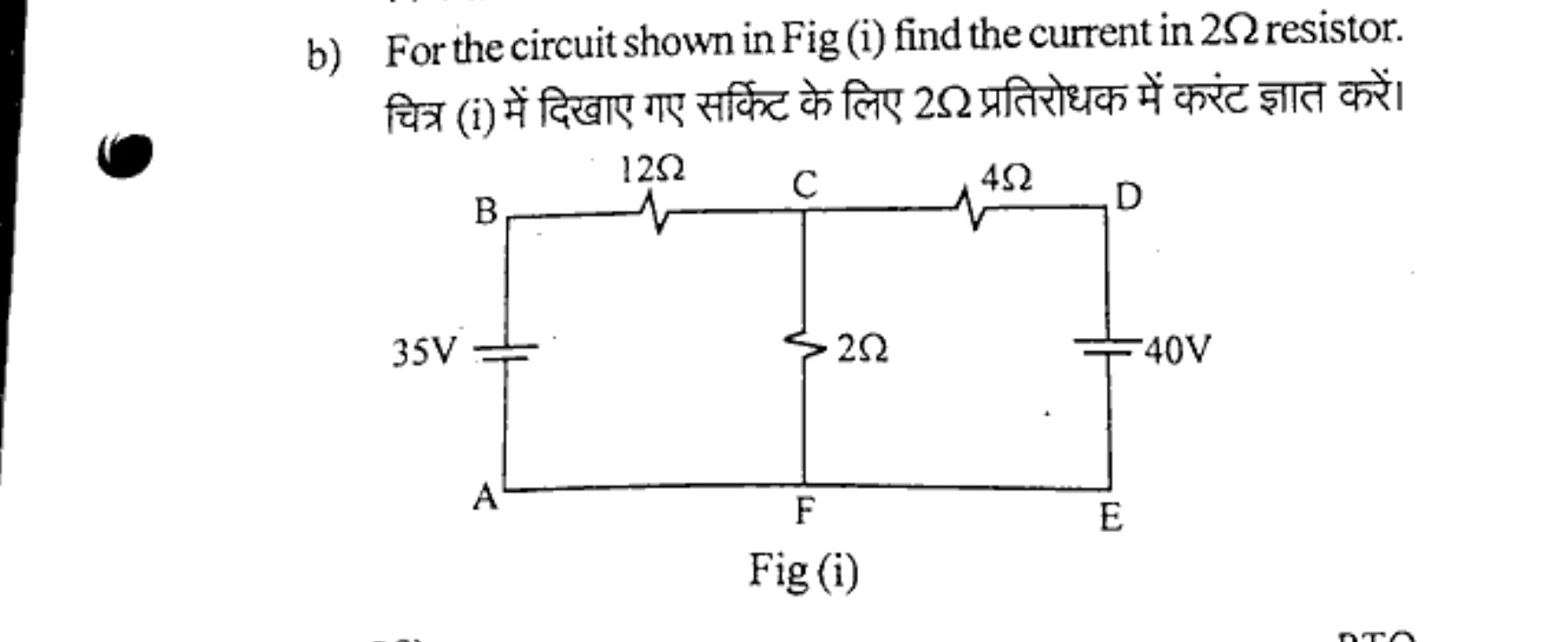

b) For the circuit shown in Fig (i) find the current in 2Ω resistor.

चित्र (i) में दिखाए गए सर्किट के लिए 2Ω प्रतिरोधक में करंट ज्ञात करें।

a) State and explain Superposition theorem.

सुपरपोजीशन के प्रमेय को बताइए और समझाइए।

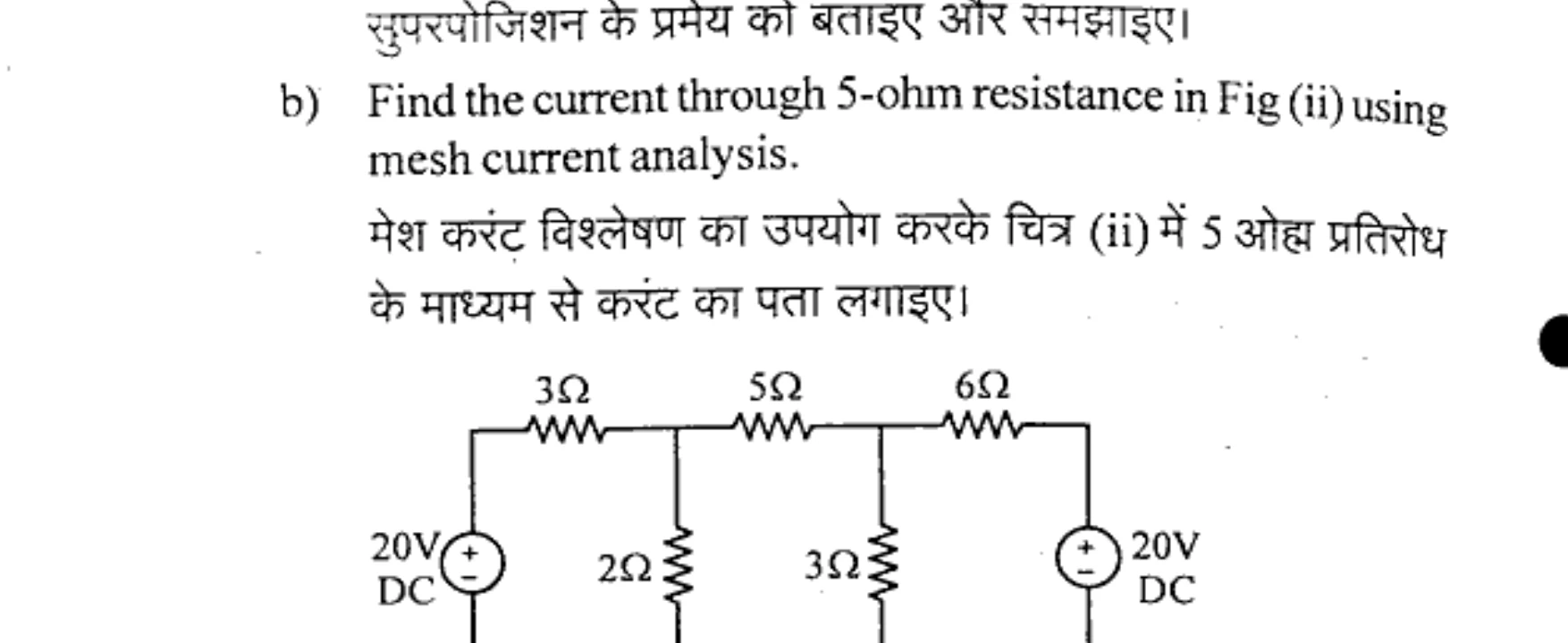

b) Find the current through 5-ohm resistance in Fig (ii) using mesh current analysis.

मेश करंट विश्लेषण का उपयोग करके चित्र (ii) में 5 ओम प्रतिरोध के माध्यम से करंट का पता लगाएँ।

a) Define the following with respect to alternating quantity.

प्रत्यावर्ती मात्रा के संबंध में निम्नलिखित को परिभाषित करें।

i) R.M.S. value

i) R.M.S. मान

ii) Peak value

ii) पीक मान

iii) Average value

iii) औसत मान

iv) Instantaneous value

iv) तात्कालिक मा��

b) A 4 ohm resistor is connected to a 10 mH inductor across a 100 V, 50 Hz voltage source. Find the input current, voltage across resistor and inductor, power factor of the circuit.

a) Explain Faraday's laws of electromagnetic induction.

फैराडे के विद्युत चुंबकीय प्रेरणा के नियमों की व्याख्या करें।

b) Explain the role of resistance, capacitance and inductance in an electric circuit.

विद्युत परिपथ में प्रतिरोध, धारिता और प्रेरकत्व की भूमिका स्पष्ट करें।

a) Explain the working principle of a single-phase transformer.

एकल-चरण ट्रांसफार्मर के कार्यसिद्धांत की व्याख्या करें।

b) In a 25 kVA, 2000/200 power transformer the iron and copper losses are 350W and 400W respectively. Calculate the efficiency at full load.

25 kVA, 2000/200 पावर ट्रांसफार्मर में आयरन और कॉपर लॉस क्रमशः 350W और 400W हैं। पूर्ण लोड पर दक्षता की गणना करें।

a) Explain with schematic diagram different parts of D.C. machines.

D.C. मशीनों के विभिन्न भागों को योजनाबद्ध आरेख के साथ समझाइए।

b) Explain the principle of three phase induction motor.

तीन चरण प्रेरण मोटर के सिद्धांत की व्याख्या करें।

a) Draw and explain the V-I characteristic of diode.

डायोड की V-I विशेषता को ड्रा करें और समझाइए।

b) Explain the working principle of common base transistor.

किन्हीं दो पर संक्षिप्त टिप्पणी लिखिए।

i) Logic gates

i) लॉजिक गेट

ii) R-S flip flop

ii) R-S फ्लिप-फ्लॉप

iii) Compare electric and magnetic circuit

iii) विद्युत और चुंबकीय सर्किट की तुलना करें।

iv) B-H curve

iv) B-H वक्र
